影音串流已經融入現今生活中,OTT (Over-the-top media service) 此類利用網路來提供影音內容的服務平台也非常普遍了(如 Netflix 等等)。使用者只需有穩定的網路連線與播放裝置,即可在線上隨時收看影音 ; 而內容提供者不需擁有大規模的硬體設備就能將影音內容放置於網路上。自己對於這技術大部份的專有名詞都還有蠻多不了解的。例如說「 MP4 」、「 1080P 」、「 H.264 」 等等,這些名詞基本上都看過,但實際上對於其定義是蠻模糊的,而更進階的 Streaming Protocol (串流協議),在讀相關資料有也些蠻多名詞冒出來的,以下就把我認為對影片處理需要知道的事情,其資料簡單整理一下。


隨機點開了自己 MAC 中的一個影片,稍微看一下檔案的 info,會有幾個和該影片相關的 metadata :

  • Dimensions: 3840 * 2160
  • Kind: MPEG-4 movie
  • Codecs: H.264

這幾個關鍵字就是蠻好的學習入門點,在處理影片時也經常會出現幾個 keyword ,接下來就來調查一下各個名詞術語的意思吧 !

簡談影片解析度

解析度、畫質,其常看到的英文翻譯有 「Resolution」與「Dimensions」,這兩個字經查詢過後,我自己的結論的應該可以說基本上是一樣的,因為也是蠻常混用出現的。但 Dimensions 會比較接近視說實際大小如「寬×高」 為 3840 × 2160 而 Resolution 後面會是接 2160p。接下來說明一下我們常看到的如 720p、1080p 是什麼意思:

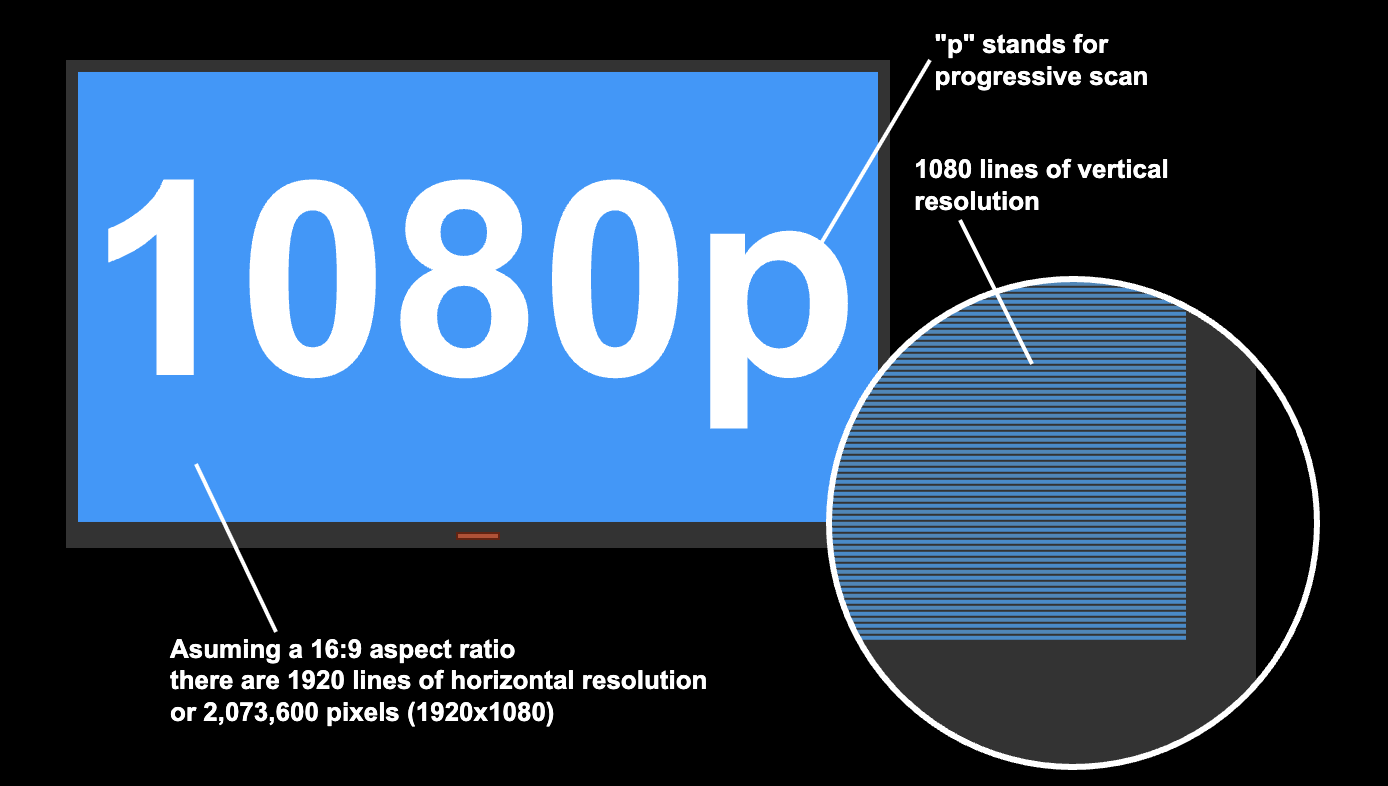

首先舉例 1080p ,其中的「 p 」是來自 progressive scan,原意思為「逐 row 掃描」,是指垂直方向來數一下,會有 1080 條水平線,但每個水平線內有多少個像素並無嚴格規範。 但通常 1080p 的畫面會搭配 16:9 的寬高比,故解析度經常為 1920×1080 ,以下附上簡單表格:

解析度寬×高總像素顯示面積倍率 (與前一格式相比)解析度規格名稱
🟢 480p854 × 480 (16:9)409,920ED (Enhanced-Definition)
640 × 480 (4:3)307,200
🔵 720p1280 × 720921,6002.25XHD (High Definition)
🟣 1080p1920 × 10802,073,6002.25XFHD (Full High-Definition)
🔴 4K3840 × 21608,294,4004XUHD (Ultra High-Definition)

比較特別要注意的是所謂的 4k,是指一個橫向水平線內,有「大約 4096 左右」個像素在裡面。由於是「水平橫向顯示」不是原始垂直方向的定義,所以 4k 並不是指 4000p。更進一步來說,其實主流的 4K 標準的大小是指 「3840*2160」,所以其實是 2160p 才是正確的形容,而電影行業才使用 4096×2160(DCI 4K)的大小。那就暫且不討論為什麼突然改看橫向有詐騙嫌疑… ,且 3840 沒超過 4000 好個大約,所以叫 4K …

簡談 MPEG-4

MPEG-4 這個詞發音是 m-peg,全稱 Moving Picture Experts Group 簡稱 MPEG。它其實就和 MP4 蠻難區分的,那到底 MPEG-4 和 MP4 有什麼區別呢?在看完許多文章所述后,整理這兩個的關係是:

MPEG-4 是指影片的 Encoding Standard(編碼標準),有分為多個 part ,例如說:

從這裡可以知道「MPEG-4 是一個編碼標準」; 而 MP4 是該編碼標準中的其中一個 part,代表是「檔案容器格式」,從比較有公信力的 cloudflare 官網看介紹,稱呼 MP4 是一個 Digital Container File。 在詳細介紹 Digital Container File 之前,先來說我看完很多資料後的簡單結論:

  • Digital Container File 這個術語的重點只在 「Container」上
  • 「Container 只是一個外殼的概念,並不是單指影片本身,而是有「壓縮的音視訊資料」這個影片本身資料,還要再加上「播放影片所需的其他相關資料」

承上可以知道「MPEG-4」和「MP4」這兩個術語並不是指相同的東西,但令人頭痛的是,其實還是蠻多人或文章還是都會把兩個一律都稱為 MP4 混用在一起…(MP4 and MPEG-4 are sometimes used interchangeably when referring to an MP4 container file.),溝通或看文章時就注意一下吧…

目前影音檔案的 file extensions 經常使用其 Container 來命名,也就是我們常看到檔名後面的 .mp4,那雖然 .mp4 是官方文件認定的 MP4 擴展名,但也有其他擴展名如 .m4a 等等。另外 .mov 也是其他有名的 Container 之一。

也特別注意由於 Container 只是一個「外殼」的概念,雖然 MP4 基本上都會採用 MPEG-4 標準進行 Encoding 編碼,但只要裡面的編解碼器(codec)隨便亂放,那影音播放軟體可能就會無法正確播放,所以只用副檔名來判斷影音的格式也是不太精確的。

接下來進階說明一下在上面描述中的一些術語例如 EncodingDigital Container File 是什麼?:

Digital Container File

架構主要包含兩部分:

  • Data: 內有 Audio Codec (例如 AAC 編碼格式) 或者 Video Codec (例如 H.264 編碼格式) 這兩種資料 ; 若是單純音樂檔就只會有 Audio Codec,正常影片會兩個都有
  • Metadata: 這部分能提供的資料有: 支援哪些「影片播放軟體」、如何組織 Audio Codec 和 Video Codec 並呈現出來,此外還有字幕、video title 、resolution 等等

Digital Container File 有時也會被簡稱為 Container,是把 「Metadata」和 「Data」組合 Wrapper 到一起。而不同的 container 可能會支援不同的 codecs 和播放器,有些僅支援單一類型 ; 有些相容於多種類型。

Encoding

是指將「未壓縮」的影片或音頻 input 資料,轉換成「能讓各種裝置儲存和播放的形式」的過程,主要涉及了 compression(壓縮)和 transcoding(轉碼)。 而 Encoding 種類有很多,但每種 format 都由兩個部分組成:

  • 容器(Container)
  • 編解碼器(Codec)

影片的編碼的格式有很多種類,我們稱為 Video encoding format 或 Video file format。不同種類的 Encoding,例如對於 Video ,我們就說是產生不同的 Video Encoding Format 或者 Video file Format。

上面也有提到, Container 只是一個「外殼」的概念,比較重要的是裡面的編解碼器(Codec),但 Encoding 也可能會影響到 Container 的 metadata,此時 Container 可能就會紀錄,需要用不同的方式來組合影像和聲音資料,此時稱這就是有不同的 Digital Container File Format(有時也會被簡稱為 Digital Container Format 、 Container Format 甚至單純簡稱 Format)。

整理

從資料上其實可以感受到一些混亂…,因為 Encoding 和 Container 有大部分內容基本上是耦合在一起的。 Encoding 後產生的資訊有 Container 和 Codec ; 而 Container 內裝的真實 data 資料也有 Codec 的資訊。只有在 Codec 和 Container 都與影片播放程式相容時才能正常播放該 Video File。

所以有人說 MP4 是一個容器 「Container」 或者說是一種格式 「Format」,其實真的都是可以的,那稍微正確一點的是 Container

  • 稱呼為 Container ,由於比較算正規術語,Cloudflare 官網在「What is MP4」中也有寫到: MP4 refers to the digital container file。同時表達說是 Container 這個詞,也會比較讓人感覺到,是把 MP4 當作一個簡單的外殼容器而已,知道真正重要的是內部的 Codec

  • 更口語的場合幾乎都稱呼為 Format ,會是在列出不同容器、或是比較其他不同容器的場合,這也是 Cloudflare 官網自己寫的: What are the most common types of video encoding formats?

承上,What are the most common types of video encoding formats? 那到底有哪些比較常見的 Container 呢?以下簡單列出:

  • MP4 是算是最廣泛使用的 Digital Container ,是國際標準(International Standard)的,所以相容於更多串流媒體協定,而 MP4 檔案通常壓縮程度也叫高,因此比其他類型的檔案 Size 更小,其採用常見的編碼標準 MPEG-4 進行 Encoding 。

  • MOV 是 Apple 開發的,專門為 QuickTime Player 搭配使用,也採用常見的編碼標準 MPEG-4 進行 Encoding ,但檔案壓縮率不如 MP4

  • WebM 是 Google 開發的開源 digital container file ,受 Android 裝置的支持

簡談 Codec

在 Digital Container File 敘述中,也有提到一個術語叫 codec (coder/decoder),發音可以記憶一下 /ˈkoʊˌdɛk/,翻譯是「編解碼器」,代表壓縮和解壓縮資料方式。MP4、MOV 這些常見的 Container ,其採用的 Video Encoding 經常是 H.264,為目前最常使用的影片壓縮標準。

在蠻多文章中,Video compression(影片壓縮),也稱為 Video encoding(影片編碼),兩個是指同一件事情…

在串流播放(Streaming)中,最重要的是 encoding 要與盡可能的,相容於不同的播放器,以便所有用戶都能觀看。例如 「Cloudflare Stream」這個產品是使用 H.264 進行編碼,該編碼相容非常多串流協議(Streaming Protocol),也支援 adaptive bitrate streaming(從 360p 到 1080p 可選畫質)。

H.264,其全名是 Advanced Video Coding(高級視訊編碼) 簡稱 AVC ,是由官方組織所共同制定提出的,故非常廣泛的使用 ; 其進階為 H.265 全名是 High Efficiency Video Coding(高效能視訊編碼) 簡稱 HEVC,雖然提供比 H.264 更佳的畫質,此編解碼器對於 8K 影片很受歡迎,但支援的瀏覽器仍有限,所以目前主流還是 H.264。

簡談 Bitrate 位元速率 (也可以寫成 bit rate)

影片是由一連串的照片所組成的,一般來說會以固定的幀率進行播放(例如每秒 24 或 30 張),再來一張圖片是由點陣 (pixel) 的陣列所組成的,而每一個 pixel 則又被編碼成數個 bit 來表達該 pixel 的亮度與顏色。

Bitrate 是指在單位時間內傳送位元的數量。而現今評估影音串流服務的品質,蠻重要的指標就是端到端的吞吐量,為了讓影片持續播放不卡頓,就需要在「影片畫質」與 「Bitrate」之間做取捨,Bitrate 愈高圖片的畫質就會愈好,但當 Bitrate 高到超過平均吞吐量,對應來說就會造成卡頓而下降觀看體驗。


「下載 & 串流 & 直播 & 點播」簡單說明比較一下

  • 下載(Downloading),是指 user 需等待 Client 透過 HTTP/HTTPS 協議連接到 Server ,然後下載完整的檔案後才能播放影片
  • 串流(Streaming)是即時的,是會使用串流協議向 Server 請求小檔案,一次載入一點點而不實際儲存它
  • 直播(live Streaming))則比串流更進一步,在影片產生的時候就即時編碼壓縮、進行網路輸出發布,無需等待影片完整產生完後才切片壓縮傳給用戶
  • 點播(On-Demand) 定義上是使用 Streaming 技術作為傳輸方式來播放影片,達到使用者自己決定什麼時候播放、暫停、快轉、倒退影片,不需要等候檔案下載完畢就可同步進行播放,不像傳統電視那樣只能定時撥出不能倒轉,可讓觀眾不再只能配合節目表觀看影片

Streaming Protocol (串流協議)

H.264 編碼相容非常多串流協議(Streaming Protocol),那「串流協議」是什麼呢?

首先說明 Streaming 意思,這是一種無需實際下載即可觀看影片或收聽音訊內容的方法 ; 而 Protocol 就算是針對這需求的實現,以下舉例一些串流協議:

  • Real Time Streaming Protocol (RTSP)
  • HTTP live streaming (HLS)
  • HTTP dynamic streaming (HDS)
  • dynamic adaptive streaming over HTTP (MPEG-DASH)

其從定義上來說是指 Client 透過 Streaming Protocol 向 Server 請求檔案,而這些檔案是 Server 把經過壓縮處理切割的影片資料,以「小塊 Chunks」、「小封包 Packets」或稱「資料流 Stream」的格式傳給 Client 端,Client 在接收到檔案片段後就可以開始播放了,無需等待完整影片下載完。比較有名的 AWS 的產品 MediaConvert ,其官方範例使用的 Protocol 是 HLS,可以關注一下:

HLS (HTTP Live Streaming)

HLS 為 Apple 於 2009 年時提出的基於 HTTP(S) 的 Streaming Protocol,算是最廣泛使用的,雖然有 「live」這個詞,但也可用於 On-Demand。

原理如下:

  • 將檔案分割成多個片段,例如每 10 秒一個片段,其產生的 file 副檔名為 「 .ts 」

  • 有一個 index file 其副檔名是「 .m3u 」,其作用是記錄分割小檔案的播放順序與位址

    常見的 .m3u file 的類型有 「.m3u(Windows-1252)」和 「.m3u8(UTF-8)」

  • Client 向 Server 請求時, Server 會回傳對應的 .m3u file

  • Client 拿到 .m3u file 後,會解析檔案,然後按照播放列表逐一向 Server 請求片段 .ts file

  • .m3u file 內記載的片段下載完後,Client 會再請求下一個 .m3u file ,直至影片播放結束

HLS 必須使用 H.264 或 H.265 編碼

HLS 相較於其他 Streaming Protocol 的優勢之一是 adaptive bitrate streaming(自適應位元率串流),代表能夠根據網路狀況的變化調整影片品質,若網路狀況變差,影片播放器會偵測到這種情況,就會改拉取較低影片解析度影片,確保影片繼續播放。

DASH (Dynamic Adaptive Streaming over HTTP)

DASH 會把一個影片會被編碼成多個不同的版本,每一個版本都有不同的 Bitrate 對應到不同的畫質, Client 可以根據自己的頻寬來動態選擇畫質 ; 當然如果 Client 當前已經緩衝了很長一部份的影片,而且頻寬也很高時,DASH 也能自動選擇高 Bitrate 的版本

還有很多其他串流協議,這邊就不列出來了。
